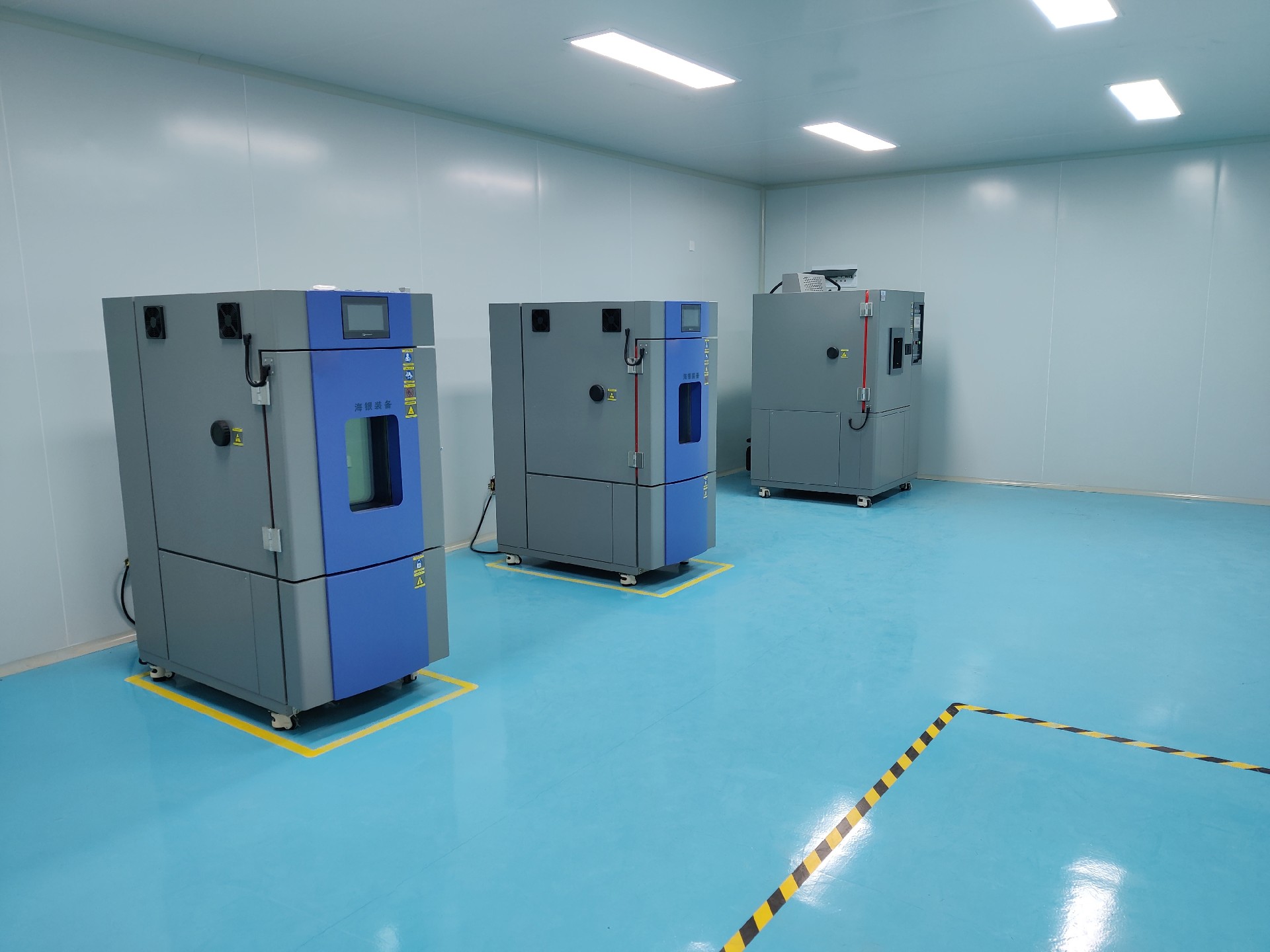

高低溫快速溫度變化試驗箱適用于檢測電子、汽車、橡膠、塑料膠、金屬等產品滿足GJB150A3/4各種惡劣環境下的可靠性及穩定性能等參數,箱體采用數控機床加工成型,造型美觀大方,并采用無反作用把手,操作簡便。控制器操作界面設中、英文可共選擇,且即時運轉之曲線圖可由熒幕顯示。
1. 快速溫度變化:該試驗箱能夠快速進行溫度變化,使用戶能夠在短時間內模擬出高低溫環境,提高測試效率和產品可靠性。
2. 高低溫范圍廣泛:試驗箱能夠覆蓋廣泛的溫度范圍,從極低溫到極高溫,滿足不同行業和產品的測試需求。
3. 穩定性和準確性:試驗箱具有高度的溫度穩定性和準確性,確保測試結果的可靠性和精確性。
4. 多功能性:除了溫度變化測試,該試驗箱還可以進行溫濕度循環測試、恒溫恒濕測試等多種測試,提供全方位的環境模擬功能。
5. 高效節能:試驗箱采用先進的節能技術,能夠在測試過程中降低能源消耗,減少成本支出。
6. 安全可靠:產品設計符合國際安全標準,具有過載保護、過溫保護等安全功能,保證用戶操作的安全性和設備的可靠性。
7. 用戶友好性:試驗箱配備了直觀易懂的控制面板和操作界面,操作簡便,用戶無需專業培訓即可上手操作。
8. 質量保證:產品采用高品質的材料和先進的制造工藝,經過嚴格的質量控制和測試,保證產品的質量和壽命。
1.快速溫變試驗箱主要由箱體、制冷系統、加熱系統、空氣循環系統以及控制系統組成。
2.箱體的外殼為采用冷軋鋼板電噴塑(用戶可選優質不銹鋼板),內膽采用優質不銹鋼板,箱門中間設大面積觀察窗,并配有觀察燈,使用戶可以清晰地看到試樣的試驗情況。
3.外型整體美觀大方。保溫層為硬質聚氨脂發泡加上少量的超細玻璃棉,具有強度高,保溫性有好等特點。
4.該設備主要溫度控制儀采用智能數顯溫濕度控制儀,人性化設計的操作方法,易學易用,并且不同功能檔次的儀表操作相互兼容。
5.輸入采用數字校正系統,內置常用熱電偶和熱電阻非線性校正表格,測量精確穩定。
6.具備位式調節和AI人工智能調節功能,0.2級精度,多種報警模式。升溫、降溫、加濕、去濕獨立,獨特的BTHC平衡調溫調濕方式。
7.制冷系統采用全封閉進口壓縮機組,機械式單級制冷或復迭低溫回路系統,全自動控制與安全保護協調系統。加熱采用不銹鋼翅片加熱管。
制冷循環采用逆卡若循環,該循環出兩個等溫過程和兩個絕熱過程組成,其過程如下:制冷劑經壓縮機絕熱壓縮到較高的壓力,消耗了功使排氣溫度升高,之后制冷劑經冷凝器等溫地和四周介質進行熱交換將熱量傳給四周介質。后制冷劑經截流閥絕熱膨脹做功,這是制冷劑溫度降低。最后通過蒸發器等溫地從溫度較高的物體吸熱,使被冷卻物體溫度降低。此循環周而復始從而達到降溫的目的。本試驗箱之了、制冷系統采用一套法國產泰康全封閉壓縮機所組成的單元氟利昂制冷系統。制冷系統的設計應用能量調節技術,既能保證制冷機組正常運行,又能對制冷系統的能耗及制冷量進行有效調節,使制冷系統保持在最佳狀態。采用平衡調溫(BTC),既在制冷系統在連續工作的情況下,控制系統根據設定的溫度點通過PID自動運算輸出的結果去控制加熱器的輸出量,最終達到一種動態平衡。
內箱材質:SUS#304耐熱耐寒不銹鋼一級鏡面光板.
外箱材質:高韌性冷軋不銹鋼板并以無溶劑粉體樹酯涂裝.
保溫材質:耐火級高強度PU聚氨酯發泡保溫絕緣材料(比一般PU更具斷熱,耐火功效),保溫系數:小于0.0212kcal/mhr.
箱門:全開式箱門1式,單扇開啟式.
門氣密材料:高張力硅膠密封條,耐溫-90~280℃.
觀測窗:長方形觀測窗,采熒光燈保持箱內明亮,帶自動除霜功能,電子加熱,任何試驗時玻璃表面無霜及凝露現象.
測試孔:外接纜線用測試孔1只 (直徑50 mm),附不銹鋼孔蓋,硅膠塞.
試品架:配備2只可調式不銹鋼試品架.
腳輪:附可調式和固定式活動輪各4組,方便設備定位及水平調整.
滿足標準:
GB/T2424.1-2015環境試驗
GB/T2424.2-2015電工電子環境試驗箱:濕熱試驗導則。
GB/T2424.5-2021環境試驗 第3部分
GB/T2424.6-2021環境試驗 第3部分
GB/T2424.7-2006電工電子產品環境試驗
GB/T2424.27-2013環境試驗
GB/T2423.1-2008電工電子產品環境試驗試驗A:低溫
GB/T2423.2-2008 電工電子產品環境試驗 第2部分:試驗方法 試驗B:高溫
GJB150.3-2009 設備環境試驗方法 高溫試驗
GJB150.4-2009 設備環境試驗方法 低溫試驗
GJB 150.9-2009 設備環境試驗方法 濕熱試驗
GB/T 10592-2008 高低溫試驗箱技術條件
技術參數 | |
內箱尺寸 | W×H×D :600×850×800(mm) |
外箱尺寸 | W×H×D :1130×1710×1340(mm) |
溫度范圍 | G: -20℃— +100℃(150℃) Z: -40℃— +100℃(150℃) D: -70℃— +100℃(150℃) |
濕度范圍 | 20% RH —98% RH |
控制穩定度 | 溫度±0.5℃ 濕度±2.0% |
分布均勻度 | 溫度±2.0℃ 濕度±3.0% |
升溫速率 | 3℃/min(由-40℃升至30℃約25分鐘)非線性空載 |
降溫速率 | 5℃/min(由30℃降至-40℃約70分鐘)非線性空載 |
溫度極限 | 最高溫度 +150℃ 最低溫度-70℃ |
產品結構 | |
內箱材質 | SUS #304 鏡面不銹鋼板 |
外箱材質 | 冷軋鋼板烤漆 或 304#不銹鋼板 |
保溫材質 | 硬質Polyurethane發泡+玻璃棉 |
迫緊 | 硅膠發泡迫緊1條 |
置物架 | 箱體內設有高度可調之不銹鋼置物架2個(材質:SUS #304 鏡面不銹鋼) |
加熱器 | 采用臺灣進口不銹鋼鰭片式散熱管U形加熱管 |
加濕器 | 分體式加濕筒設計 |
運風機 | 馬達1只 / 不銹鋼加長軸心 / 多翼式扇葉鋁合金風輪(SIROCCO FAN) / 特殊可調百頁送風循環系統 |
箱門 | 單門, 雙層門,嵌入式無反作用平面把手 / 四層真空鋼化玻璃加大窗口 / 電熱自動除霧, 進口照明燈管 |
濕度系統 | 內藏不銹鋼水箱15L 1只 / 自動給水泵浦1個(自動將下層水箱的水供輸到上層) / 水回收裝置/缺水警報裝置 |
冷凍系統 | |
壓縮機 | 原裝進口法國“泰康”牌全封閉式壓縮機 |
冷凝器 | 鰭片式附臺制散熱風機 |
蒸發器 | 鰭片式多段自動負載容量調整 |
膨脹閥 | 丹麥丹佛斯原裝進口組件 |
冷媒 | 美國進口最新環保冷媒R404A |
制冷輔助件 | 干燥劑(丹麥), 油分離器(美國), 冷媒視窗(丹麥),電磁閥(日本),過濾器(日本),壓力控制器(韓國),截止閥(意大利)等制冷配件均采用進口件 |
